一、概 述

ENR-KZX系列产品是伊诺尔电气设备有限公司根据当前中压系统开关柜技术发展而生产的一种模块化操作测量显示装置。

该系列产品集回路模拟指示、带电指示及闭锁功能、温湿度数字实时显示（液晶）、自动加热除湿控制、自动排风降温控制、断路器分合闸状态指示、储能、接地开关指示、手车位置指示、人体感应语音提示，智能防误语音提示以及RS485通讯接口等功能于一体，可根据需要选配。

该系列产品以一体化布局配套装备于开关柜，将简化开关柜的面板结构设计，美化开关柜的面板布局，完善开关状态的指示功能和安全性能。

该系列产品可用于3～40KV户内的开关柜、适用于中置柜、手车柜、固定柜、环网柜等多种开关柜。

二、主要技术特性

1、使用环境

1.1 温度:周围空气温度上限为+70℃,平均值不超过+35℃；周围空气温度下限为-20℃。

1.2 湿度:大气相对湿度在周围空气温度为+40℃时不超过50%RH, 在较低温度下可以有较高的相对湿度,例如20℃ 时可达到95%RH。对由于温度变化产品表面上偶尔产生的凝露已采取特殊措施。

1.3 海拔:安装地点的海拔不超过4500m。

2、安装

2.1 与垂直面的安装倾斜度不超过5度；

2.2 应安装在无显著振动和冲击的地方。

3、开孔尺寸：220mm×165 mm

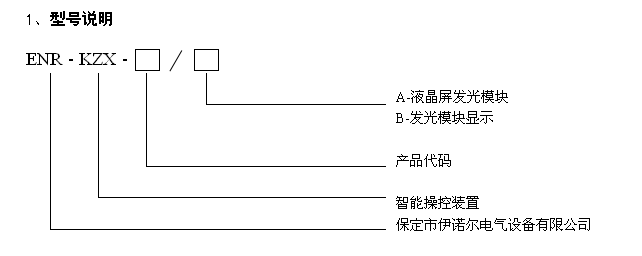

三、型号命名方式及选型指南

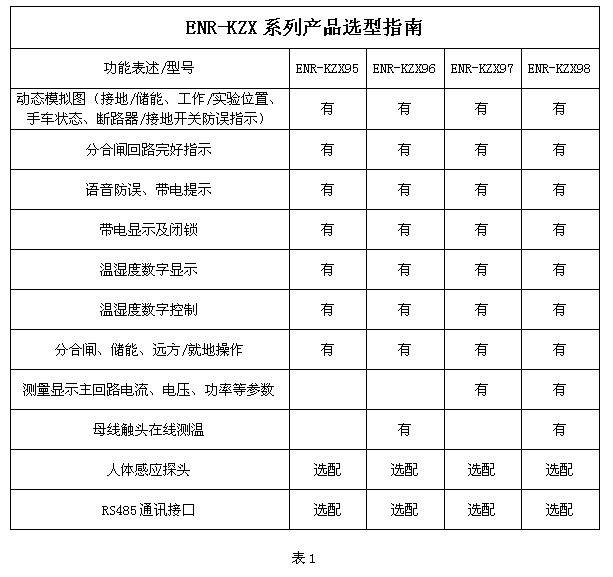

        2、ENR-KZX系列产品型号指南。如下表1所示

 四、 安装调试方法

1、本产品均为嵌入式结构，只需要在开关柜面板上开好孔，再将其固定在面板上即可。

2、按端子图接好线并校对正确后，通入电源。

3、将各开关量输入端短接，检查其功能是否正常。

4、温湿度控制功能，用嘴对传感器吹气，至加热指示灯亮，“加热器输出”端应为短路状态；当未接加热器时，断线报警灯亮，则该功能正常。

5、三相带电传感器输入端分别接上高压带电传感器，高压带电时，带电指示灯亮；不带电时，闭锁解除。

五、配套负载

我们推荐使用以下产品：（AC220V 50Hz）

1、电加热器：50W、75W、100W、150W、200W、300W、500W；

2、风扇：功率体积需自定。

六、订货须知

用户根据需求，须在订货单中注明以下事项:

1、产品名称、型号及数量；

2、提供一次方案图；

3、温湿度传感器使用长度。

七、使用注意事项

客户在使用该系列产品前，确认各产品套件配备是否齐全；应仔细阅读产品说明书，按照提供的接线端子图进行正确接线。如遇到模糊之处可与我公司工作人员及时联系，切勿自行拆卸，否则后果自负。

八、如版本更改，恕不另行通知。
